唐雪陽

安科瑞電氣股份有限公司 上海嘉定  201801

在“雙碳”目標推動下，分布式光伏、用戶側儲能等新能源系統加速普及，為企業帶來降本增效紅利。但光伏發電的間歇性與波動性，易導致用戶用電負荷低于發電功率時，多余電量反向流入公共電網形成“逆功率倒送”，這不僅影響電網穩定性、引發計量誤差，還可能觸發電網保護機制、帶來合規風險，因此，用戶側并網系統的防逆流控制成為新能源項目安全合規運行的關鍵。

一、國家層面標準發力，明確防逆流技術底線

國家層面已出臺多項標準，對防逆流提出了明確且嚴格的技術要求，為行業劃定了清晰的“紅線”。

核心標準強制要求：

《GB/T光伏發電接入配電網設計規范》明確規定：不可逆并網系統必須配置逆向功率保護設備。當檢測到逆向電流超過額定輸出的5%時，光伏發電系統必須在2秒內自動降低出力或停止向電網送電。《GB/T用戶側電化學儲能系統接入配電網技術規定》同樣強調：采用不允許倒送電方式的用戶側儲能系統，其公共連接點必須具備逆向功率保護功能。

二、安科瑞防逆流方案：以“軟硬結合”筑剛?cè)岵?jì)堡壘

采用不允許向電網倒送電方式的用戶側并網發電系統時，需在公共連接點配置防逆流保護裝置，通過防逆流軟件柔性調節、防逆流保護剛性跳閘相結合的方案，在產生逆向功率倒送公共電網時快速斷開并網柜，防止用戶側并網發電系統持續發電倒送公共電網。

1.不同應用場景下的防逆流保護裝置配置方案如下：

1)當逆流監測點與并網柜之間線纜敷設距離100米以內，采用單機版裝置AM5SE-IS來實現防逆流保護功能；

單機版防逆流保護裝置

AM5SE-IS防逆流保護裝置

AM5SE-IS防逆流保護裝置主要適用于35kV、10kV及低壓380V光伏發電、風力發電、儲能充放電等新能源并網供電系統。當向公共電網有逆向供電現象時，可以快速切除并網點，使本站不持續向電網逆向供電，保證電站的使用滿足電網要求。

2)當逆流監測點與并網柜之間線纜敷設距離在100米至40kM之間時，采用主從機版裝置AM5SE-PV系列，主機從機之間可采用光纖連接，實現主從機的遠程防逆流功能。

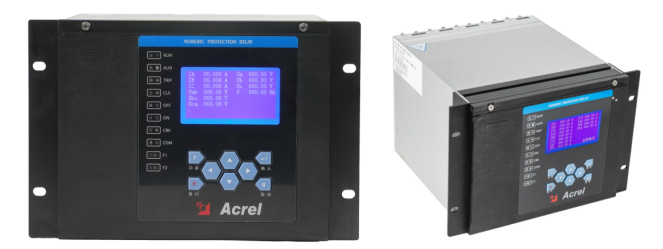

AM5SE-PV系列防逆流保護裝置

光纖直跳方案

AM5SE-PV系列防逆流保護裝置主從機采用光纖方式連接，通過光纖鏈路遠程開入開出實現防逆流。

1）當逆流監測點與用戶側并網發電系統并網單元的并網柜之間線纜敷設距離在100米至1.5kM之間可采用AM5SE-PV系列主從機方案，主機從機之間可采用多模光纖為62.5/125um，波長850nm，ST接口連接；

2）當逆流監測點與用戶側并網發電系統并網單元的并網柜之間線纜敷設距離在1.5kM至20kM之間可采用AM5SE-PV系列主從機方案，主機從機之間可采用單模光纖波長1310nm，ST接口連接；

3）當逆流監測點與用戶側并網發電系統并網單元的并網柜之間線纜敷設距離在20kM至40kM之間可采用AM5SE-PV系列主從機方案，主機從機之間可采用單模光纖波長1550nm，ST接口。

GOOSE通訊方案

AM5SE-PV系列防逆流保護裝置主從機采用光纖方式連接，通過光纖鏈路組GOOSE通信網絡實現防逆流。

1)當逆流監測點與用戶側并網發電系統并網單元的并網柜之間線纜敷設距離在100米至20kM之間可采用AM5SE-PV系列主從機方案，主機從機之間可采用單模光纖波長1310nm，F(xiàn)C接口連接；

2)當逆流監測點與用戶側并網發電系統并網單元的并網柜之間線纜敷設距離在20kM至40kM之間可采用AM5SE-PV系列主從機方案，主機從機之間可采用單模光纖波長1550nm，F(xiàn)C接口連接。

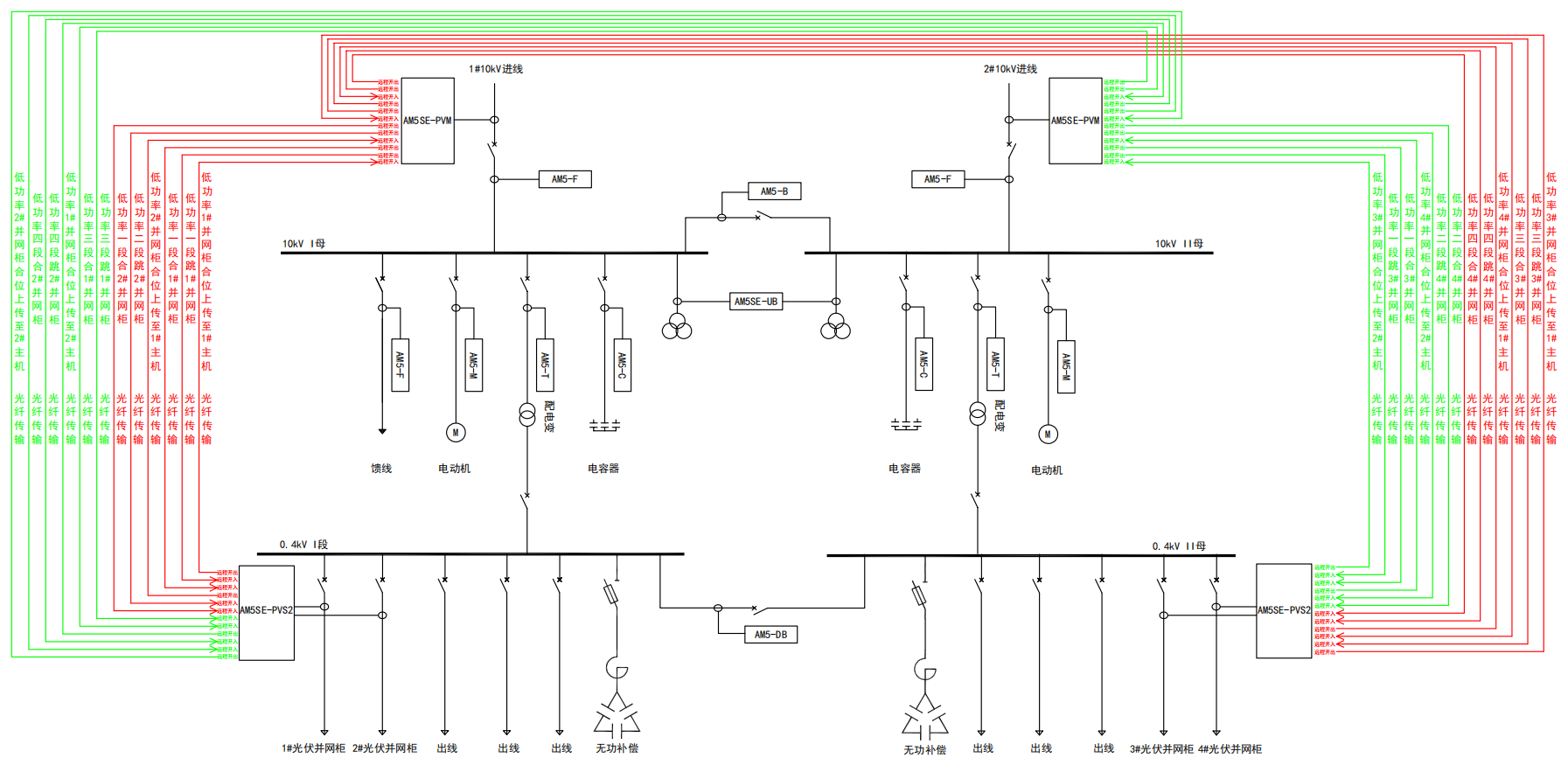

主從機通信組網光纖直連拓?fù)鋱D

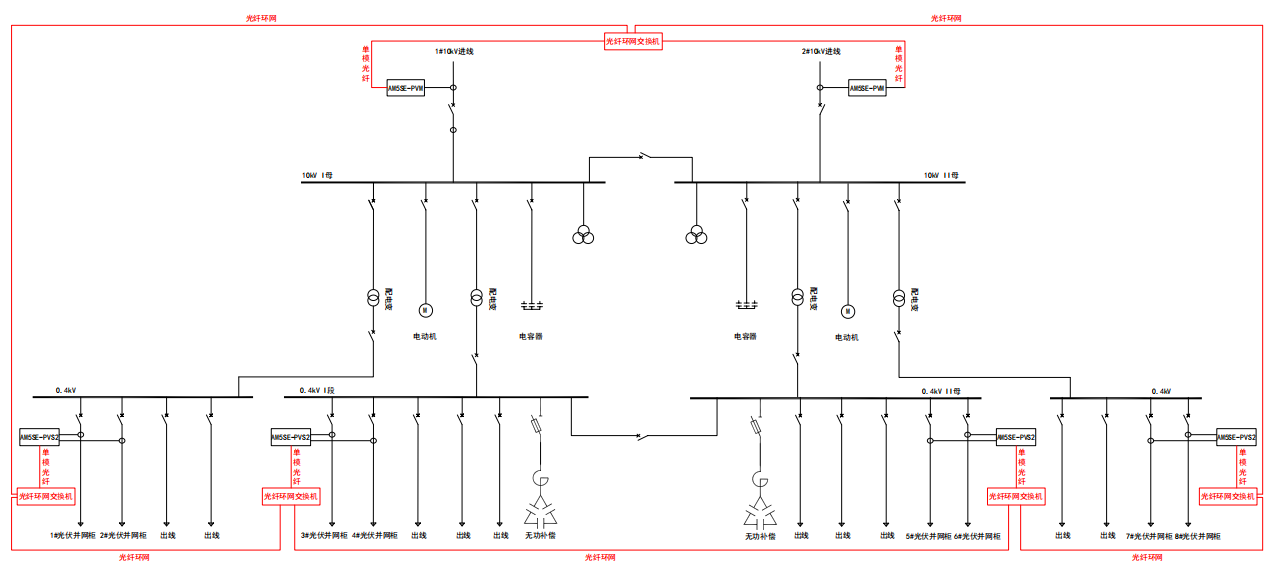

主從機通信組網借光纖環網交換機組光纖環網拓?fù)鋱D

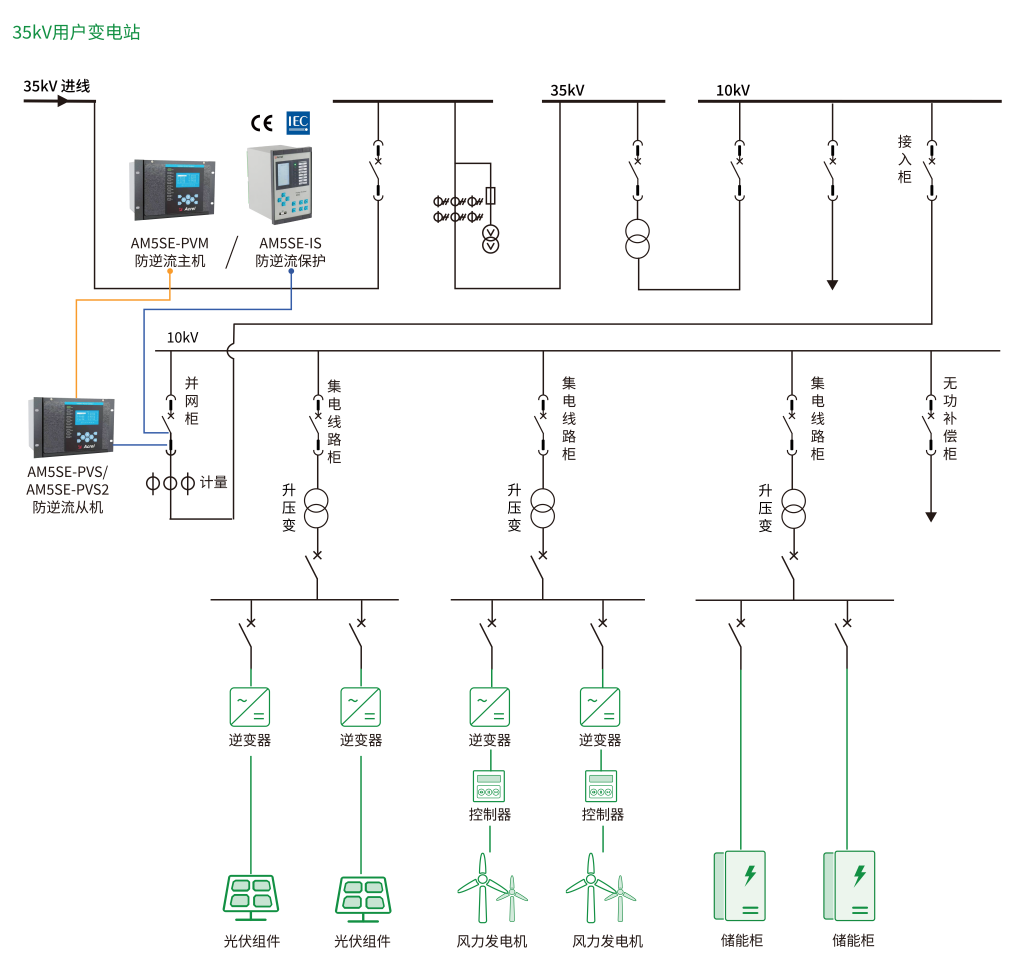

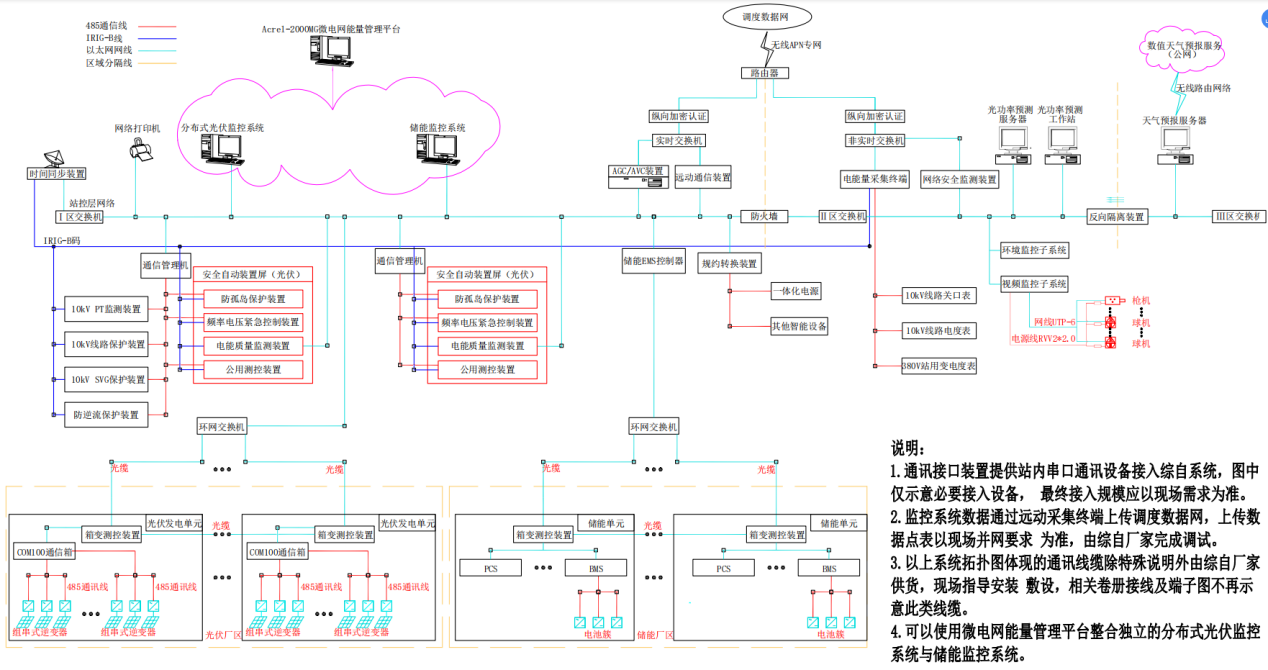

2.系統拓?fù)?/span>

防逆流不是孤立的設備，而是融入整個并網系統的“一環”。專業的用戶側并網系統，會按站控層、間隔層、設備層三層架構設計：

設備層：包括光伏組件、逆變器、儲能柜、風力發電機等發電設備，以及防逆流保護裝置、電能質量監測儀等二次設備，是數據采集的“前端”。

間隔層：通過通信管理機和交換機，把設備層的實時數據匯總、傳輸，實現對單個“間隔”（比如一個光伏陣列、一個儲能單元）的本地控制。

站控層：在監控室配置監控主機、通信系統、對時系統，實現整個項目的統一監控和自動化管理，還能對接上級電網調度，滿足合規要求。

另外，系統還會配一套“一體化電源”，給監控主機、保護裝置等關鍵設備供電，哪怕電網停電，也能保證防逆流系統正常工作——畢竟情況下，防逆流才是“最后一道防線”。

3.防逆流軟件功能

防逆流軟件可實時監測防逆流監測點功率變化，當前光伏發電總功率、儲能實時放電功率與儲能實時充電功率以及每個并網單元并網點的實時功率。

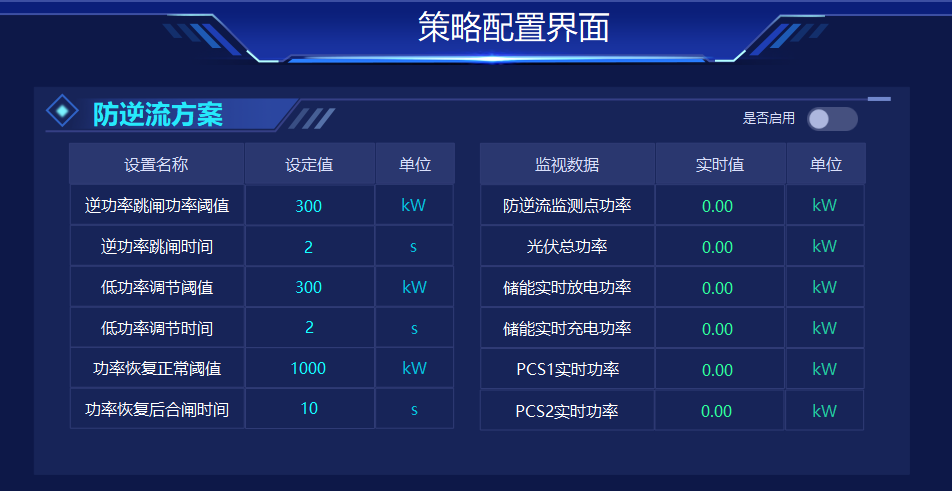

防逆流軟件可設置逆功率跳閘的功率閾值與跳閘動作時間、低功率調節的功率閾值與調節時間、以及功率恢復正常后判斷合閘的功率值與恢復合閘動作時間。

3.1 低功率柔性調節

防逆流軟件設置低功率調節的功率閾值（該功率為用戶側使用公共電網的下網功率），當公共電網的下網功率較低，可能會由于負荷波動導致逆向功率產生時，防逆流軟件柔性調節，給用戶側并網發電系統的并網單元發送降低發電功率指令，防止逆向功率產生。

3.2 逆功率跳閘

防逆流軟件設置逆功率跳閘的功率閾值（該功率為用戶側并網發電系統向公共電網反向供電的上網功率），當用戶側并網發電系統向公共電網反向供電的上網功率觸發逆功率跳閘功率閾值，防逆流軟件給用戶側并網發電系統的并網單元發送跳閘指令，切斷用戶側并網發電系統的并網單元，防止持續向公共電網逆向供電。

3.3 功率恢復合閘

當用戶側并網發電系統的并網單元因逆功率跳閘后，用戶側使用公共電網的下網功率恢復正常閾值，且在功率恢復合閘時間內并網單元仍未恢復合閘，防逆流軟件給跳閘的用戶側并網發電系統的并網單元發送合閘指令，恢復用戶側并網發電系統的并網單元的發電，提高用戶側并網發電系統的利用率，減少公共電網的使用。

三、典型應用案例：覆蓋多行業，實踐驗證可靠性

中船某某院34.8MW分布式光伏項目：大型廠區光伏項目，監測點與并網柜距離跨度大，采用AM5SE-PV主從機方案，通過光纖直跳實現多區域防逆流，保障34.8MW大容量光伏安全并網。

某某養殖場0.4kV低壓并網項目：小型低壓項目，距離近，用AM5SE-IS單機版裝置，成本低、安裝簡單，滿足養殖場的光伏自用需求。

從幾十kW的小型項目，到幾十MW的大型電站；從純光伏系統，到光儲混合系統，這套防逆流方案都能適配——核心就是“按需選型”，不浪費、不將就。

結語

隨著分布式光伏在用戶側的快速普及，防逆流控制已成為并網設計的重要環節。安科瑞用戶側并網發電系統防逆流解決方案，通過軟硬件結合的方式，實現了實時監測、智能調節與快速保護，有效確保了光伏并網系統的安全性，為構建穩定、綠色的能源互聯網提供了堅實支撐。
